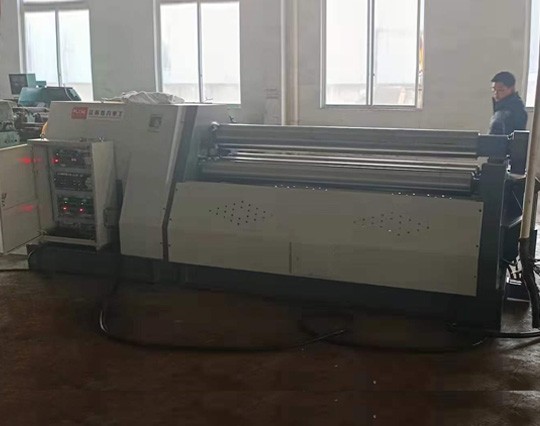

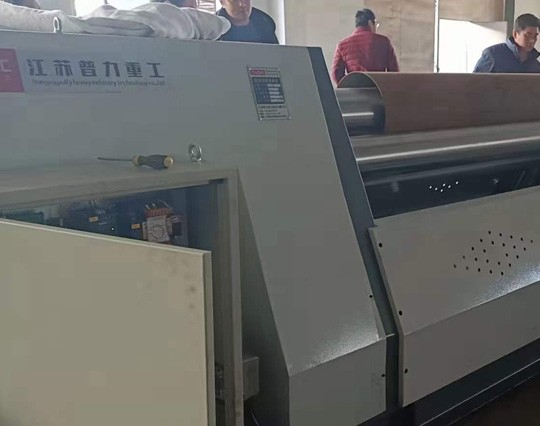

全数控四辊卷板机
该四辊卷板机结构型式四辊式,上辊为主传动,通过减速机的输出齿轮与上辊齿轮啮合,为卷制板材提供扭矩;下辊作垂直升降运动,通过液压缸内的液压油作用于活塞而获得,以便夹紧板材...
产品介绍

性能特点:


该四辊卷板机结构型式四辊式,上辊为主传动,通过减速机的输出齿轮与上辊齿轮啮合,为卷制板材提供扭矩;下辊作垂直升降运动,通过液压缸内的液压油作用于活塞而获得,以便夹紧板材,为液压传动;在下辊的两侧设有侧辊并沿着机架导轨作倾运动,通过丝杆丝母蜗轮蜗杆传动;该机优点是板材端部预弯及卷圆可以在同一台设备上进行。


工作原理:



技术参数;



规格型号
最大卷板厚度(mm)
最大卷板宽度(mm)
板材屈服极限(Mpa)
卷板速度(m/min
满载最小卷板直径(mm)
上辊直径(mm)
下辊直径(mm)
侧辊直径(mm)
侧辊最大行程(mm)
侧辊调整速度(mm/min)
W12-25×2000
25
2000
245
4
800
350
320
280
240
80
W12-20×2500
20
2500
245
4
640
350
320
280
240
80
W12-30×2000
30
2000
245
4
1000
400
360
300
240
80
W12-25×2500
25
2500
245
4
800
400
360
300
240
80
W12-35×2000
35
2000
245
4
1200
420
380
330
210
80
W12-30×2500
30
2500
245
4
1000
400
360
320
230
80
W12-40×2000
40
2000
245
4
1400
480
400
340
420
80
W12-45×2000
45
2000
245
4
1600
500
450
400
380
80
W12-35×2500
35
2500
245
4
1200
480
400
340
420
80
W12-40×2500
40
2500
245
4
1400
500
450
400
380
80
W12-45×2500
45
2500
245
4
1600
530
480
420
450
80
W12-35×3000
35
3000
245
4
1200
500
450
400
380
80
W12-45×3000
45
3000
245
4
1600
560
500
450
450
80
W12-55×2500
55
2500
245
4
2000
600
550
480
500
78
W12-55×3000
55
3000
245
4
2000
620
560
490
500
78
W12-65×3000
65
3000
245
4
2400
670
600
530
550
78
